气动敲击锤说明书

一、概述

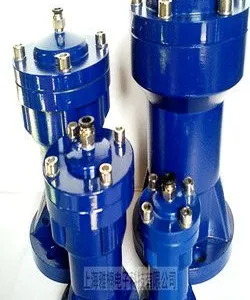

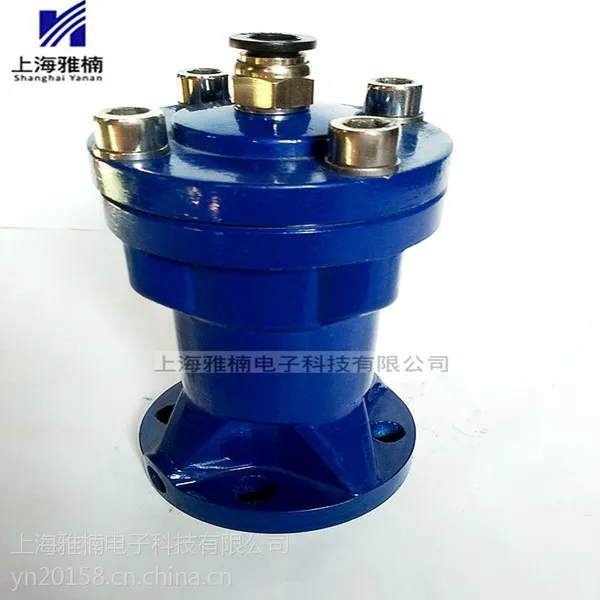

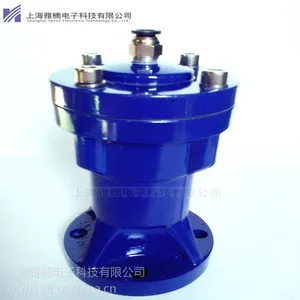

SK系列气动敲击锤（自动震击器）是本公司引进国外***技术自主开发的一种新型自动敲击装置，可有效地防止粉体在管路、料仓、料斗输送中产生的粘附和堵塞、架桥，而对设备的器壁均不产生损伤和变形。设计独特的磁性活塞，使气锤具有更大的冲击力，外壳为优质的铸造铝合金，控制箱可调节敲击间隔时间和敲击时间。

本产品主要特征：磁力冲击大、落粉效果好；耗气量少，运行成本低，节能效果好；敲击间隔时间可调整；质量可靠、故障率低；结构简单、拆卸方便；外观设计新颖、别致；活塞耐冲击（可订制防爆）。广泛适用于农药、医药、化工、水泥、染料、颜料、食品、电子、建材、矿产、环保等行业，是粉体加工生产线有力的辅助设备。

二、规格及参数：

三、工作原理:

在气动敲击锤（自动震击器）没有通入压缩空气(3Kg/cm 以上)的状态下，磁性活塞①借助强磁力贴紧固定在基板②上。三通电磁阀通电时，压缩空气流入气锤本体，本体内的压力增高，当大于磁力时，磁性活塞①高速脱离基板②，由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板，其冲击力传给料仓，并且用强的冲击力击落附着的粉尘。三通电磁阀停止通电时气锤本体内的压缩空气通过三通电磁阀排出，于是借助返回弹簧④将磁性活塞①缓慢上升再靠近基板②，通过磁力密接在基板上回复到初始状态。这样，一个冲击行程就完成。通过调节电气控制箱里的气锤控制仪，可以减少或加大敲击间隔时间和敲击时间。

四、产品选型

      气动敲击锤（自动震击器）的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的 板厚(t),由图来选定气动敲击锤的型号和台数.例如设料斗直径(D)是1500mm,板厚(t)是3mm, 由图可知选择60型,台数为2台.并且有时因料斗的形状(角锥,圆锥)及其中的粉体的物性, 状态等不同,略有差异。
